Горизонтальное бурение (ГНБ)

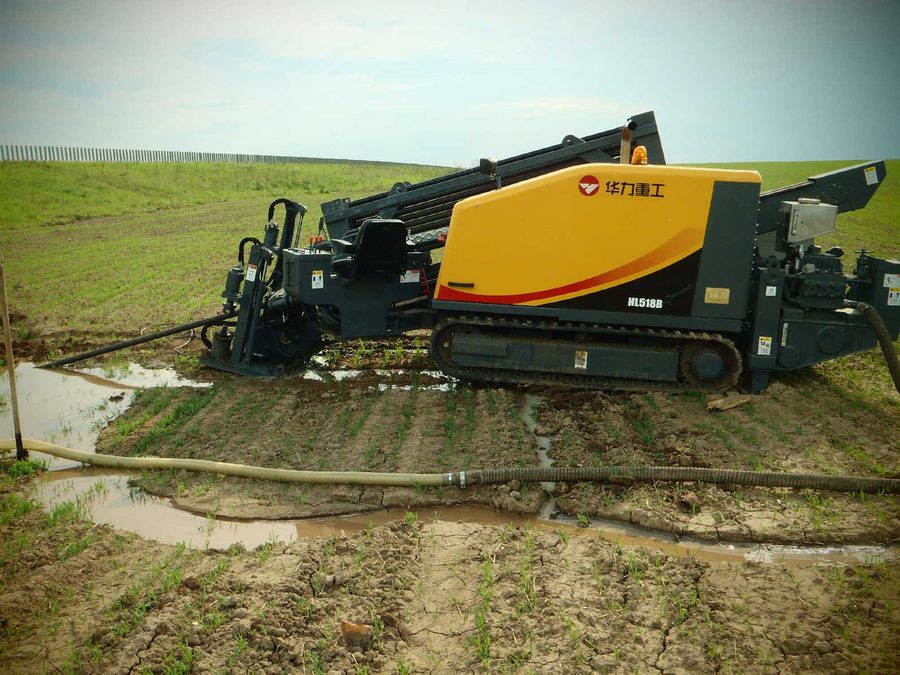

На фото ГНБ Пермь - горизонтальное бурение под нефтепроводом

На фото ГНБ Пермь - горизонтальное бурение под нефтепроводом.

ООО "Стройсервис" предлагает горизонтальное бурение скважин в Уфе, Перми, Челябинске, Екатеринбурге, Казани, Самаре, Нижнем Тагиле, Москве и других городах РФ.

Направленное бурение позволяет производить контролируемое прохождение по криволинейной траектории. Конструктивные особенности специализированного бурового оборудования (штанги и головки) предоставляют возможность производить такие операции как расширение скважин, бурение первичной скважины, строительство коммуникаций под различными препятствиями.


Горизонтальное бурение цена в Уфе, РБ и по всей Россиии (цена за 1 метр)


Диаметр прокладываемых труб Стоимость бурения 1 метра с НДС 18%
∅ 63 мм. от 1300 руб.
∅ 110 мм. от 1600 руб.
∅ 160 мм. от 2100 руб.
∅ 225 мм. от 3000 руб.
∅ 315 мм. от 4100 руб.
∅ 400 мм. от 5300 руб.
∅ 600 мм. от 7200 руб.
свыше 600 мм. договорная

Примечание: Расценки ГНБ бурения 1 метра не включают в себя стоимость труб и земляные работы.
Стоимость меняться в зависимости от объема работ, длины перехода и местонахождения объекта.
Скидка при объёме более 300 метров!



ГНБ цена. При каждой заявке на ГНБ бурение, смета составляется с учетом индивидуальных особенностей вашего заказа и цена определяется индивидуально. На конечную стоимость влияет ряд параметров как: вид грунта; протяженность шахты; материалы.

Если у Вас возникло желание узнать ориентировочную стоимость затрат, то смотрите общие расценки в разделе сайта «Услуги» > «Горизонтальное направленное бурение» > «ГНБ Цена».
Нашим специалисты доступны по телефонам +7 (906) 109-75-39, +7 (347) 272-83-86 они помогут Вам профессиональными консультациями и рассчитают вашу стоимость.



Применение ГНБ - Горизонтальное направленное бурение

прокол под дорогой - горизонтальное бурение город Пермь



Данная технология позволяет отказаться от перекрытия автомагистралей и железнодорожных путей, проезжей части городских улиц, производить усиление фундаментов различных строений и сооружений, круглогодично производить работы.


Эффективное применение способа прокладки инженерных систем, может найти себя в решении различных специфических задачах при строительстве в условиях плотной городской застройки при встрече с природными и искусственными препятствиями: реки, озёра, парковый массив, болота. В условиях города целесообразно использовать метод ГНБ для « прокол под дорогой », прокол под действующими ж/д путями, автомагистралями. Так же возможно применение на территориях учреждений промышленной и технической направленности без прекращения производства. Реализация строительства инженерных сетей бестраншейным способом дает возможность применения возле охраняемых зон (высоковольтных лэп, газопроводов, магистральных нефтепроводов)


Направленное бурение

ГНБ в Перми - направленное бурение под нефтепроводом

ГНБ в Перми - направленное бурение под нефтепроводом.

Исходя из практики нашей фирмы ООО "Стройсервис" зачастую бывает так, что реальная картина на объекте имеет отклонения от проектной и возникают не учтенные "дополнительные" коммуникации и инженерные сооружения. Огромным преимуществом метода горизонтального бурения является мгновенный анализ ситуации производимый на самом объекте производства работ, опирающийся на проектную документацию и текущую "реальную" ситуацию на объекте.


Наиболее интересная особенность в ГНБ бурение - управление. В процессе бурения, буровая головка под землей вне досягаемости и неуправляемое бурение может спровоцировать аварийную ситуацию. В связи с этим при выполнении работ по технологии ГНБ для осуществления контроля над самим процессом бурения используются высокотехнологичные системы радио локации.


Инженеры в сфере ГНБ бурения обращают много внимания вопросам поднятия качества промывочных растворов при бурении скважин. Специалисты знают, что буровая жидкость оказывает огромное значение для увеличения качества и эффективности всего процесса: безопасности производимых работ и скорости бурения. В ГНБ бурение качественный параметр бурового раствора дает гарантии успешного выполнения работ до 70−80 %.


Прохождение в подземном пространстве даёт ряд преимуществ. В результате данного метода строительства осуществляется сохранение земляных, асфальтных, бетонных и других строений и построек находящихся на поверхности покрытия и не оказывая разрушительного влияния на внутреннюю структуру сооружений. Все работы проводятся с минимальным выполнением земляных работ. Для выполнения вышеперечисленных задач достаточно только стартового и приёмного котлованов.


В результате применения бестраншейного подземного метода строительства в отличии от надземного, открытого метода прокладки инженерных сетей даёт возможность экономии в виде различных ресурсов таких, как финансово экономических, энергетических и трудозатрат, как для заказчика так и для исполнителя работ. Способ горизонтального направленного бурения обеспечивает снижение стоимости и ускорения темпа строительства.


Прокол под дорогой по техгологии гнб

Прокол под дорогой (или прокол дороги) осуществляется для прокладывания различных инженерных коммуникаций.

К примеру таких как:

  • кабель связи;
  • электрический кабель;
  • водопровод;
  • газопровод;
  • нефтепровод;
  • и т.д.


Чаще всего заказчика интересует цена на прокол под дорогой и вопрос дешевле ли она открытого траншейного способа. Пользуясь накопленным опытом строительства инженерных коммуникаций закрытым способом, инженеры «Стройсервис» осуществляют прокол под дорогой быстрее и выгоднее обычного открытого траншейного способа.


Метод ГНБ - выгода его использования:

  • бурение методом ГНБ на 30%-50 % быстрее прокладки открытым способом;
  • возможность осуществления строительства инженерных коммуникаций на территориях с высокой плотностью застройки;
  • традиционный траншейный способ гораздо дороже технологии горизонтального бурения;
  • технология ГНБ бурение не нуждается в наличии первичного котлована (экскаватора и другой спецтехники).



Бестраншейная прокладка по технологии ГНБ

Бестраншейная прокладка труб, направленное бурение и другие высокотехнологичные услуги, связанные с бурением, превратились в обыденность, ведь это быстрый и экономичный способ прокладки коммуникаций.

Достоинства бестраншейных технологий строительства инженерных коммуникаций включают в себя ряд преимуществ:

  • Минимизация объемов земельных работ (разработка траншей);
  • Минимальное количество спецтехники, в связи с использованием всего одного бурового комплекса и одной рабочей бригады;
  • Минимизация экономических расходов до 50%;
  • Минимизация сроков прокладки до 10 раз;
  • Минимизация рисков аварийных ситуаций благодаря новейшим технологиям локации;



Буровые комплексы и ГНБ установки

Создание технологий горизонтального бурения стало одним из важных этапов развития буровой индустрии. Комплекс ГНБ в обратном переводе на английский Universal HDD. ГНБ установка является комплексной строительной спецтехникой. Комплексы ГНБ классифицируются по тяговому усилию, измеряемому в тоннах. Наша компания использует передовые гнб установки а именно буровой комплекс марки HANLYMA HL518B с тяговым усилием в 18т.


Не используя современные бурильные установки осуществить бестраншейную прокладку трубопроводов методом гнб просто невозможно. Ярким примером качественного бурового оборудования для осуществления прокола под дорогой или любой другой преградой, являются буровые установки компании Hanlyma. Используя установку для бурения Hanlyma HL518B длинна скважины может достигать 400 метров при диаметре до 600 мм.



Технические характеристики ГНБ установки - Hanlyma HL518B


Основные данные
Вес буровой установки (т) 8.5
Длина (мм) 5 970
Ширина (мм) 2 050
Высота (мм) 2 020
Двигатель
Название DEUTZ TD226B-6
Мощность двигателя (кВт) 100
Тип с турбонадувом, 6 цилиндровый,  с водяным охлаждением
Основные рабочие параметры
Макс. тяговое усилие (кН) 180
Макс.  усилие подачи (кН) 120
Крутящий момент (Нм) 6 000
Скорость вращения  (об. /мин) 0-110
 Угол забуривания (°) 10-22
 Гидравлическая система анкерения  +
 Ходовая часть с прорезиненными гусеницами
 Гидравлическая система подачи штанг  +
Объем резервуара для бурового раствора (м3) 3м³-2 шт.
Буровой инструмент
Буровая штанга (R780) Ø=60,L=3м, 50шт.
Вертлюг 20Т
Диаметры расширителей (мм)
(со встроенным вертлюгом 20Т)
Ø200/Ø300/Ø400/Ø500/Ø600
Насос для бурового раствора
Макc. давление насоса для бурового раствора (МПа) 10
 Макс. производительность насоса для бурового раствора (Л/мин)  240



Если Вас интересует: установка горизонтального направленного бурения, горизонтальное бурение казань, горизонтальное бурение уфа, горизонтальное бурение цена за 1 метр, гнб прокол под дорогой, проколы под дорогами цена, гнб челябинск, прокол под дорогой цена за метр, сделать прокол под дорогой цена, проколы под дорогами цена в ярославле, оборудование для прокола под дорогой цены, прокол грунта под дорогой цена, прокол под дорогой цена за метр москва, прокол трубы под дорогой цена, машина для прокола под дорогой цена, мини буровая, гнб красноярск, гнб краснодар, гнб новосибирск, гнб бурение цены, бурение челябинск – Звоните, компания "Стройсервис" решит все поставленные задачи – качественно и недорого!



шурфование газопровода

Компания ООО "Стройсервис" обладает огромным опытом строительства коммуникаций бестраншейным способом. Выполнение работ производиться со следованием всем СНиП, требований и правил безопасности и охраны труда, осуществляется контроль проектной организации, контроль заказчика и органов местного самоуправления, а так же контролирующих надзорных органов, если таковые предусмотрены требованиями регламентной документации. Сегодня ООО "Стройсервис" это штат специалистов в распоряжении которого современное гнб оборудование, большой автопарк специализированной техники и колоссальный опыт работ.
